PSG系列弹簧圆锥破碎机

PSG系列弹簧圆锥破碎机

进料粒度:≤313mm
生产能力:27-1941t/h
适用物料:花岗岩、大理石、玄武岩、石灰石、石英石、河卵石、铁矿石、铜矿石等。
应用范围:矿石破碎、建筑骨料生产、水利水电、铁路、道路建、化工等,维修方便、便于现场维护

郑州中意生产的PSG系列弹簧圆锥破碎机,根据先进的破碎原理设计的破碎腔与破碎锥快速旋摆恰到好处地结合,具有破碎力大、效率高、处理量高、动作成本低、调整方便、使用经济等特点。

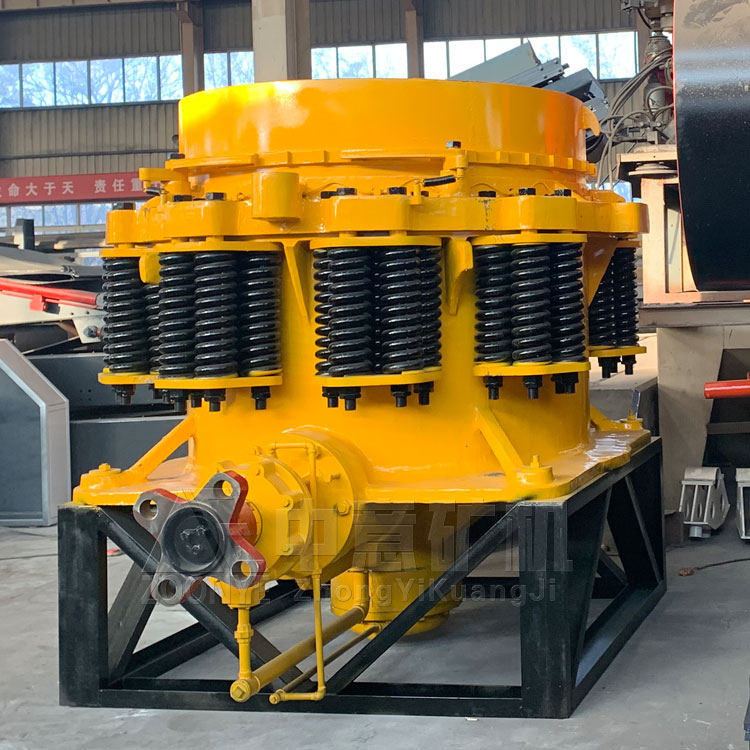

PSG系列弹簧圆锥破碎机图片

PSG系列弹簧圆锥破碎机产品简介:

  郑州中意生产的PSG系列弹簧圆锥破碎机,根据先进的破碎原理设计的破碎腔与破碎锥快速旋摆恰到好处地结合,使得破碎腔中的物料在破碎锥的巨大冲击与挤压作用下被被碎,破碎效率高而功耗低,与其他机型相比,弹簧圆锥破碎机破碎臂长,冲程大,破碎力大,可对破碎腔中的物料实行更有效的破碎,整个破碎过程中,每一冲程破碎锥离开轧臼壁的距离大,既允许更多的物料进入破碎腔,又形成较大的排料体积,物料通过破碎腔的速度加快。



PSG系列弹簧圆锥破碎机图片


弹簧圆锥破碎机型号齐全现货供应


弹簧圆锥破碎机冲程大、破碎力强


弹簧圆锥破碎机结构合理,使用寿命长

PSG系列弹簧圆锥破碎机用途和使用范围:


弹簧圆锥破碎机结广泛适应于各种中、细碎作业

  中意矿机弹簧圆锥破碎机广泛应用于冶金、建材、矿业、化工等行业,可对铁矿石、铜矿石、石灰石、石英、花岗岩、砂岩等中等和中等以上硬度的物料进行中、细碎作业。标准型适用于中碎,中型和短头型适用于细碎。

PSG系列弹簧圆锥破碎机工作原理:


弹簧圆锥破碎机工作原理

  中意矿机弹簧圆锥破碎机工作时,电动机通过弹性联轴器、传动轴和一对锥齿轮带动偏心轴套转动,破碎圆锥轴心线在偏心轴套的迫动下做旋摆运动,使破碎壁和轧臼壁时而靠近,时而远离,矿石在破碎腔内不断地受到挤压、撞击和弯曲而被破碎。


弹簧圆锥破碎机破碎物料示意图 1.活动锥;2.固定锥

PSG系列弹簧圆锥破碎机性能特点:


弹簧圆锥破碎机结构组成

  1.机体;2.止动齿轮;3.圆锥头;4.压套;5.U型螺栓;6.锁紧套;7.锁紧缸;8.支撑套;9.调整套;10.定锥衬板;11.动锥衬板;12.主轴;13.动锥驱体;14.碗型轴瓦;15.碗型轴承架;16.平衡重;17.大锥齿轮;18.锥形套;19.偏心套;20.大衬套;21.机架;22.底盘;23.止动盘;24.挡铁;25.条铁;26.防尘罩;27.推动缸;28.水锥齿轮;29.水平轴;30.联轴器

  1、中意矿机弹簧圆锥破碎机生产能力大,性能稳定;

  2、中意矿机弹簧圆锥破碎机易损件使用寿命长,运行成本低;

  3、中意矿机弹簧圆锥破碎机稀油站连续供油润滑,减少停机维护时间。

PSG系列弹簧圆锥破碎机易损件:


弹簧圆锥破碎机易损件使用寿命长

郑州中意弹簧圆锥破厂家优势(案例丰富):




PSG系列弹簧圆锥破碎机技术参数:

规格型号腔型(mm)破碎锥大端直径(mm)排料口调整范围
(mm)

推荐最小排料口时开口边给料尺寸
(mm)
最大给料尺寸(mm)处理能力
(t/h)
主电动机功率(kw)机器本机重量(kg)外形尺寸(长×宽×高)(mm)
3’FTPSGB-0910标准细型9009-221028545-917599802656×1636×224
PSGB-0917标准粗型13-3817515059-163
PSGB-0918标准特粗型25-38178150118-163
PSGD-0904短头细型3-13413527-9010530
PSGD-0906短头中型3-16766527-100
PSGD-0907短头粗型6-191028559-129
4.2’FTPSGB-1313标准细型129513-31137115109-181160224602983×1866×3156
PSGB-1321标准中型16-38210178132-253
PSGB-1324标准粗型19-51241205172-349
PSGB-1325标准特粗型25-51259220236-358
PSGD-1306短头细型3-16645436-16322590
PSGD-1308短头中型6-16897682-164
PSGD-1310短头粗型8-2510589109-227
PSGD-1313短头特粗型16-25133113209-236
5.5’FTPSGB-1620标准细型167616-38209178181-327220432703941×2952×3371
PSGB-1624标准中型22-51251205258-417
PSGB-1626标准粗型25-64269228299-635
PSGB-1636标准特粗型38-64368313431-630
PSGD-1607短头细型5-13706090-20943870
PSGD-1608短头中型6-198976136-281
PSGD-1613短头粗型10-25133113190-336
PSGD-1614短头特粗型13-25133113253-336
7’FTPSGB-2127标准细型213419-38278236544-1034400867304613×3302×4638
PSGB-2133标准中型25-51334284862-1424
PSGB-2136标准粗型31-643693141125-1814
PSGB-2146标准特粗型38-644603911252-1941
PSGD-2110短头细型5-1610589218-46389500
PSGD-2113短头中型10-19133113404-580
PSGD-2117短头粗型13-25178151517-680
PSGD-2120短头特粗型16-25203172580-744
