TES系列三轴水平振动筛

TES系列三轴水平振动筛

进料粒度:0-150mm
生产能力:160-462t/h
适用物料:河卵石、煤矸石、花岗岩、铁矿石等...
应用范围:广泛适用于水电、公路、铁路、建筑等领域砂石骨料的生产加工和建筑垃圾处理系统中的物料分级筛分作业,也是移动式破碎筛分站上优选的筛分设备。

TES系列三轴水平振动筛是我公司研发的一款高性能水平筛,由于物料呈椭圆状运动也被称为三轴椭圆振动筛,相比圆振动筛具有高效、筛分精度高,适合范围广等优点,三轴椭圆水平筛


三轴水平直线振动筛图片

TES系列三轴水平振动筛产品简介:

  TES系列三轴水平振动筛是我公司研发的一款高性能水平筛,由于物料呈椭圆状运动也被称为三轴椭圆振动筛,相比圆振动筛具有高效、筛分精度高,适合范围广等优点,三轴椭圆水平筛设备在矿石、砂石加工、建筑垃圾骨料筛分准确,(椭圆运动轨迹)筛分机其结构坚固,三层侧臂箱体,独特的鱼形架进行支撑,和同规格普通筛机相比,具有更大的处理量和更高的筛分效率。



三轴水平直线振动筛图片


三轴水平直线振动筛振动力大、筛分能力强


三轴水平直线振动筛结构坚固,运行稳定


三轴水平直线振动筛多种筛网选择,满足不同物料需求

TES系列三轴水平振动筛工作原理:


三轴水平直线振动筛可连续精确实行分离筛选

  以三轴块偏心激振器为激振源,以橡胶支承弹簧为弹性元件,以筛箱激振器等为可动部分的筛分设备,动力从电机经三角皮带传递至激振器、齿轮振动器(速比1),实现三根轴旋转产生激振力,激振器与筛箱高强度螺栓联接,产生椭圆运动,物料在筛面上随筛机高速椭圆运动,迅速分层、透筛等周而复始地完成粒度分级和向前输送的过程。

TES系列三轴水平振动筛结构组成:


三轴水平直线振动筛基本结构组成设计

  直线振动筛由筛箱、振动电机、减振系统及底架等组成。筛箱由槽体、上盖、进料口、筛框、筛板(网)、衬网、出料口等组成。减振系统由阻尼弹簧和弹簧座等组成。

TES系列三轴水平振动筛特色和产品优势:

  1、处理能力大,筛分效率高;

  2、筛机运转轨道为椭圆形,运动平稳,功耗低;

  3、双振幅(15-19mm)、振荡方向角(30°-60°)、振荡频率(645-875r/min)可调,调整便利、简捷;物料筛分顺畅,不易堵孔、堵料。

  明显优势在于:三轴驱动能使筛机发生理想的椭圆运动,它兼有圆振荡筛和直线振荡筛的长处,且椭圆轨道、振幅可调,可根据实践物料状况选择振荡轨道, 对难筛分的物料更具优势; 三轴驱动逼迫同步激振,能使筛机获得安稳的作业状况,对要求处理量大的筛分特别有利; 三轴驱动改善了筛框受力状况,减轻了单个轴承负荷,侧板受力均匀,减少了应力集中点, 改善了筛框的受力条件,进步了筛机的可靠性和寿数,为筛机的大型化奠定了理论基础。

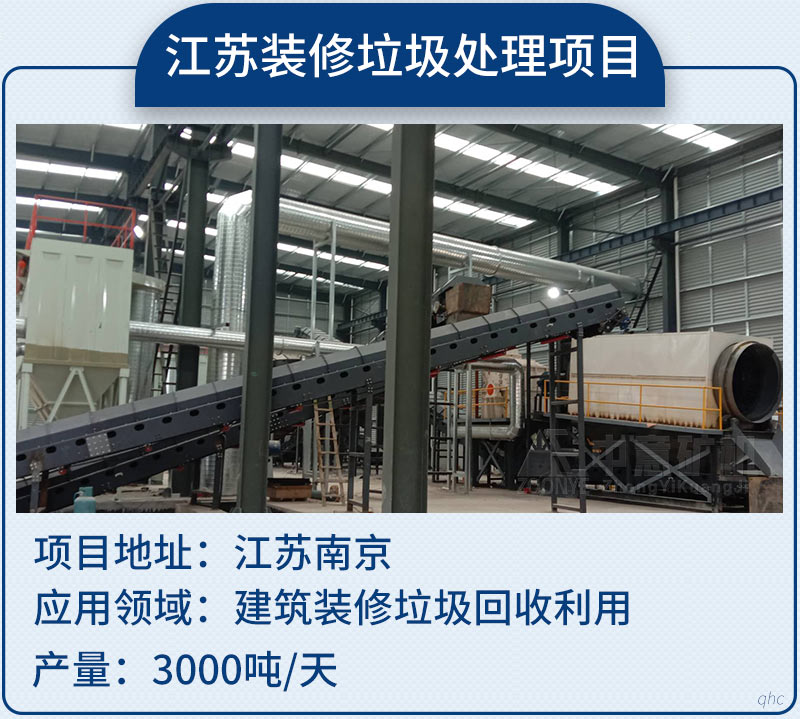

郑州中意三轴水平振动筛厂家优势(案例丰富):

TES系列三轴水平振动筛技术参数:

型号筛面规格宽*长(m*m)筛面面积m²筛面层数进料粒度(mm)双振幅(mm)振动频率(r/min)处理能力(t/h)电机功率(kw)重量(t)
3TES18601.8*6.010.8315014-18645-875160-3203011.2
3TES21602.1*6.012.6315014-18645-875200-3853712.3
3TES24602.4*6.014.4315014-18645-875240-4624515.1
