CS系列单缸液压圆锥破碎机

底部单缸液压圆锥破碎机

可破碎百种物料，一机多用

CS系列底部单缸液压圆锥破碎机采用液压系统代替弹簧系统，用底部液压缸控制动锥起落达到调整排矿口的目的，使原来弹簧机型复杂的调整环、支承圈部及弹簧部得以省略，大大简化了设备结构，另外，底部液压圆锥破碎机的动锥主轴偏心角小，使得液压机破碎锥相对较陡，破碎腔长，从而提高了破碎的均匀性。破碎机的操作维护也较简便，只需操作液压系统就可以完成程序。

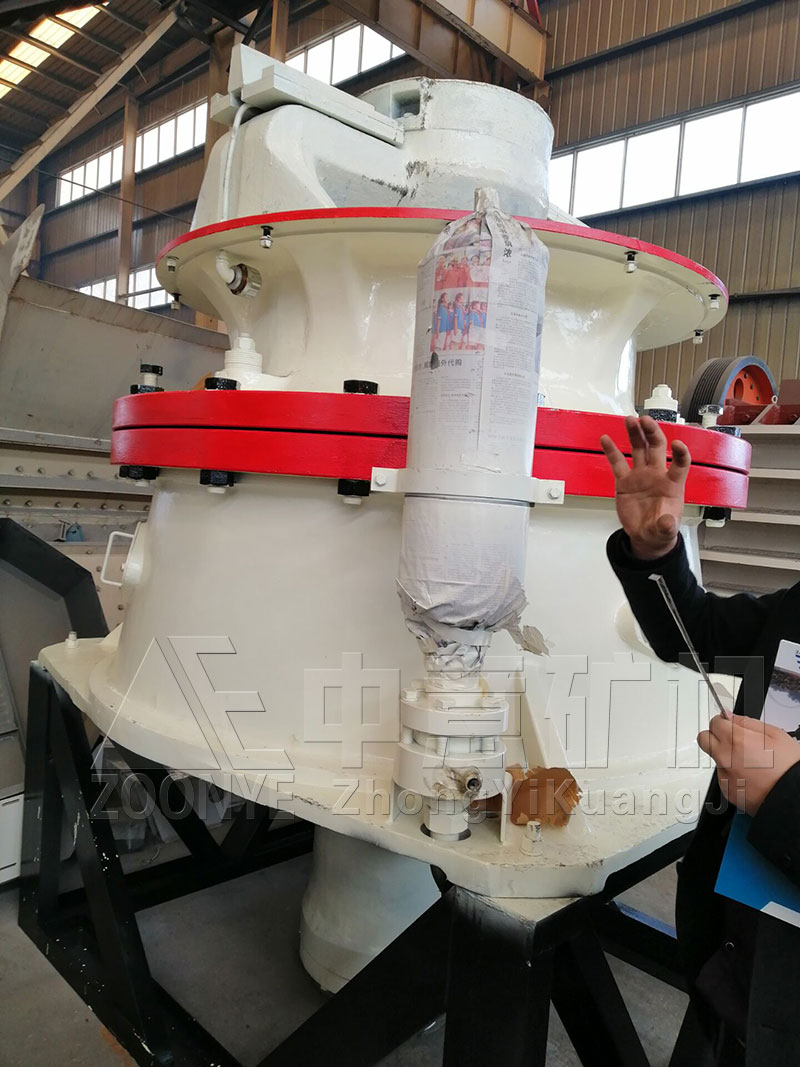

底部单缸液压圆锥破碎机

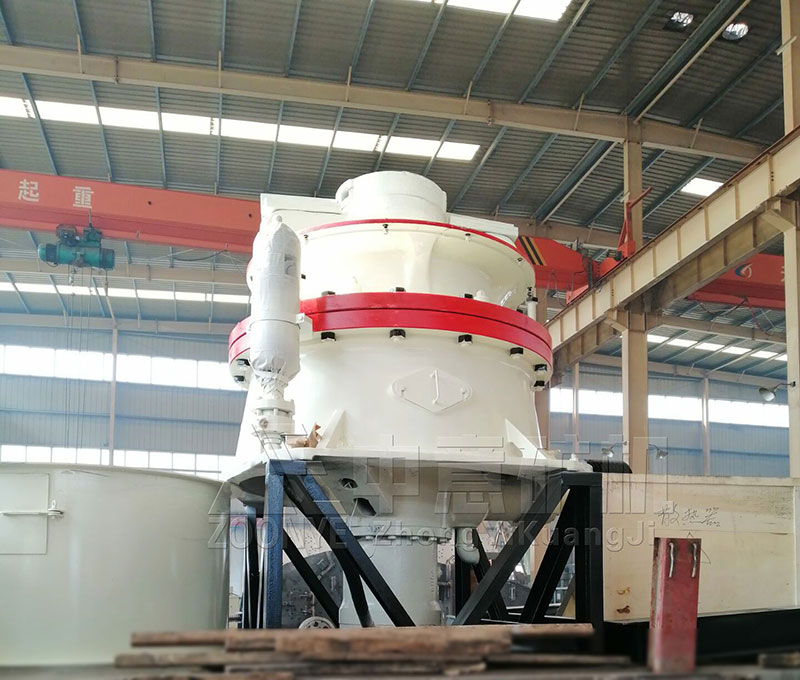

单缸液压圆锥破

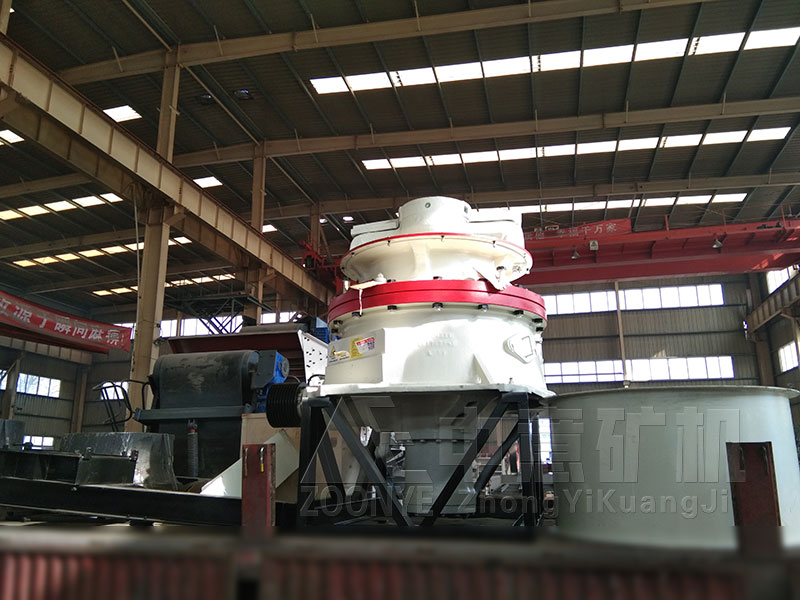

单缸液压圆锥破厂家发货

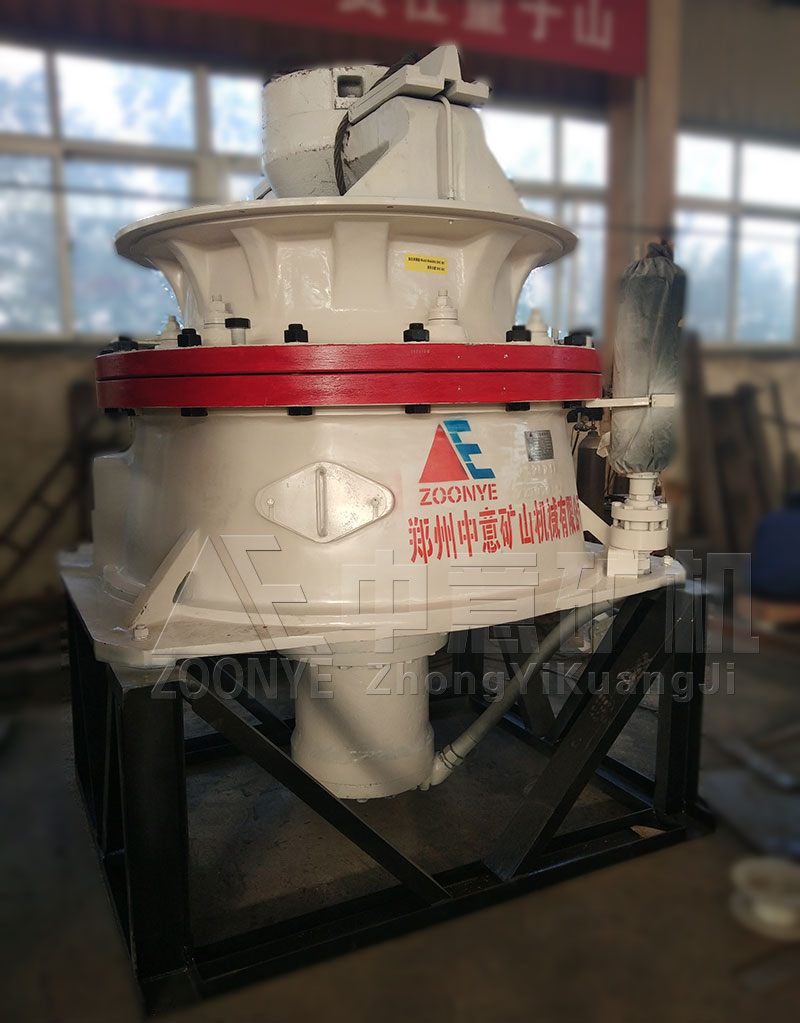

底部单缸液压圆锥破碎机

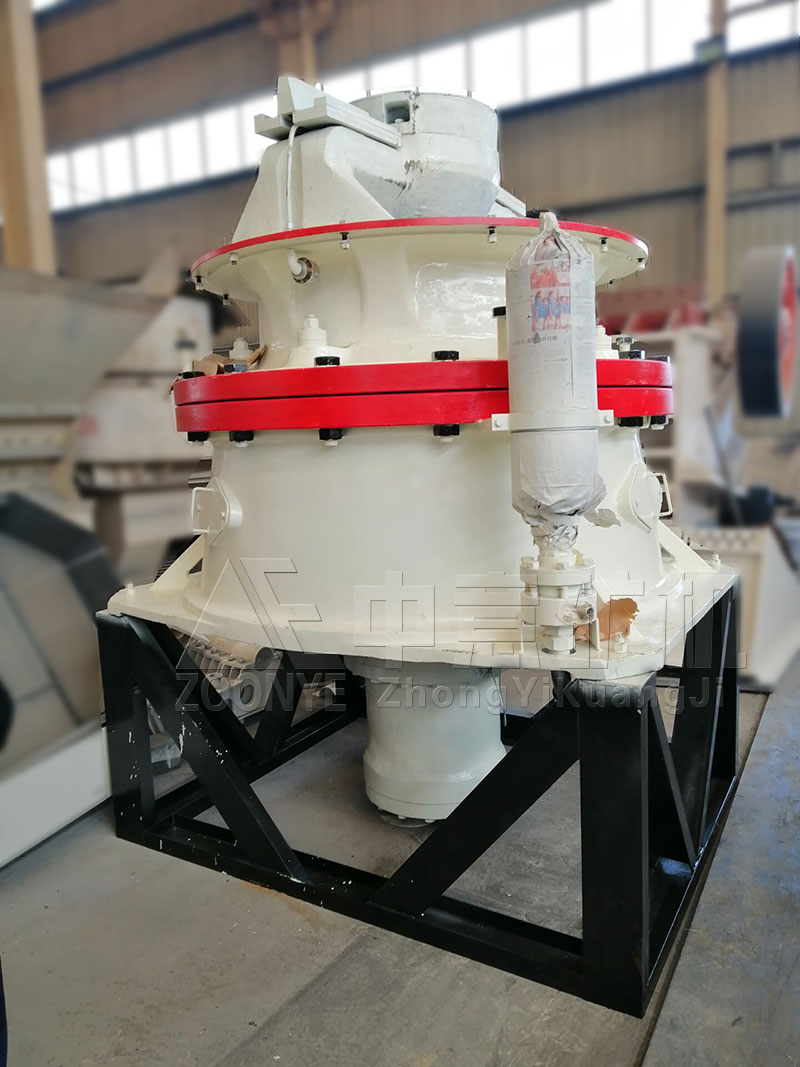

底部单缸液压圆锥破碎机

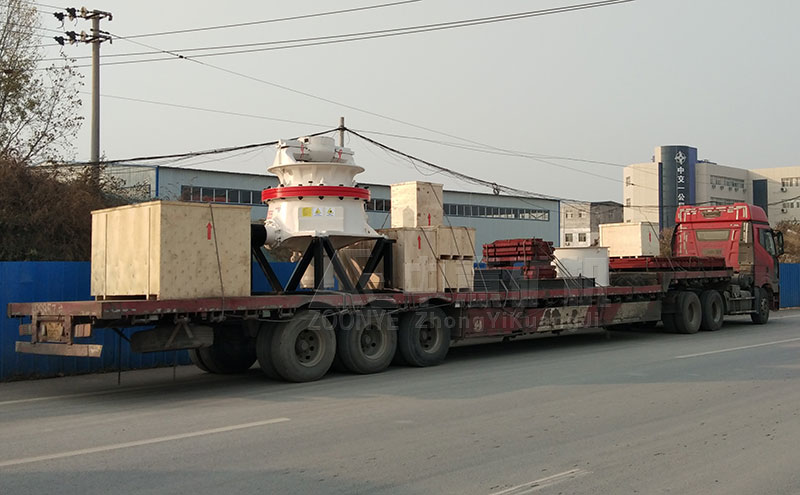

肯尼亚客户订购的单缸液压圆锥破碎发货

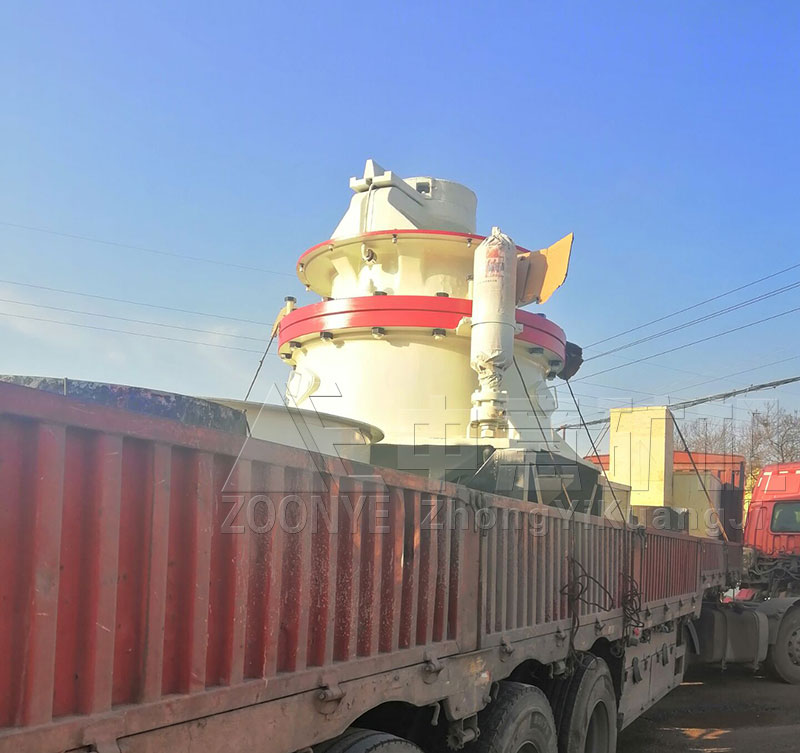

时产200吨底部单缸液压圆锥破碎发往山东

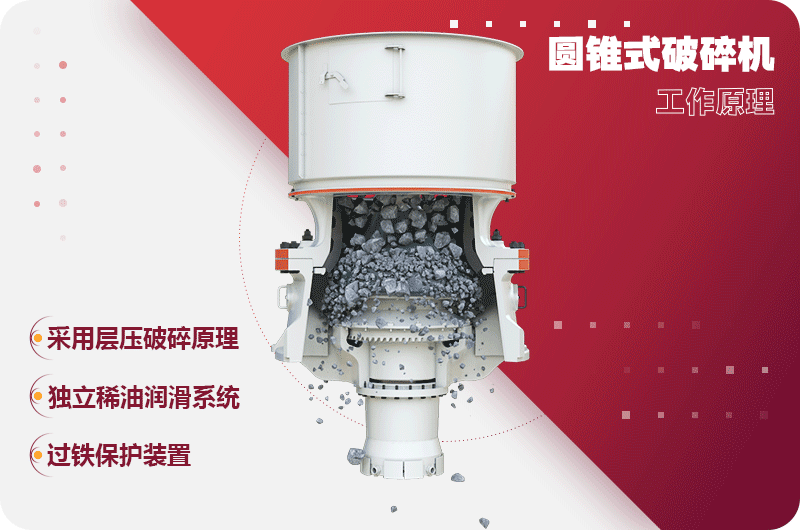

底部单缸液压圆锥破碎机工作原理

底部单缸液压圆锥破碎机的工作原理与前述圆锥破碎机相同。它的构造如图所示。破碎锥的主袖插入偏心轴套内，其下端支承在油缸内活塞上方的球面圆盘上，活塞下方通入高压油以支承活塞。为了防止灰尘进入机器内的摩擦表面，采用了密封简和球形圈组成的干式密封防尘装置，偏心轴套的旋转运动是由电动机通过联轴器经齿轮传给的。由于偏心袖套的旋转，从而使破碎锥作锥面运动。机架直接固定在基础上。

工作时，由电动机带动水平轴旋转，水平轴通过齿轮带动偏心套旋转，再由偏心套带动动锥部做圆周摆动，从而实现连续的挤压破碎石块。

1、破碎比大、生产效率高。
2、采用层压破碎原理，改善了产品粒型，产品形状呈立方体。
3、易损件消耗少、运行成本低。
4、粗细破碎，仅仅更换定锥既可实现。
5、液压技术，实现了过载保护和液压调整排料口，简化了破碎机结构，减轻了重量。
6、稀油润滑、可靠、提高使用寿命。
7、维修简便、操作使用方便。
